6) CADRAN SOLAIRE ANALEMMATIQUE.
Quoique peu répandu, le Cadran Analemmatique est "l'horloge solaire" par excellence des jardins et des parcs. C'est un cadran horizontal, équipé d'un style vertical mobile qui doit être déplacé périodiquement en fonction de la déclinaison du soleil. Le principe consiste à projeter un cercle équatorial sur un plan horizontal, ce qui a pour effet d'obtenir une ellipse dont le petit axe est fonction de la latitude du lieu.
6.1) Construction de l'analemme par le tracé géométrique.
> Orienter le petit-axe "r" suivant la ligne "Nord-Sud".
> Orienter le grand-axe "R" perpendiculairement à "r" (Ouest-Est).
> Marquer les foyers F1 et F2 sur le grand-axe.
> Tracer l'ellipse en faisant pivoter une ficelle d'une longueur de 2(f+a) autour des foyers F1 et F2.

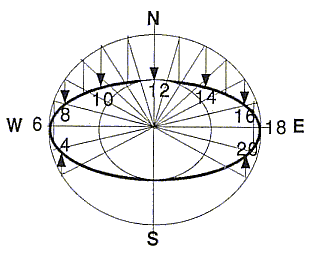

> Diviser le grand cercle en secteurs horaires de 15°/heure (de 4 heures à 20 heures pour nos latitudes).
> Projeter les points horaires parallèlement à l'axe nord-sud sur l'ellipse.
> Ne conserver de ce tracé que le marquage horaire, soit la portion d'ellipse allant de 4 heures à 20 heures, ainsi que la ligne "nord-sud".
